一、通風機的用途
9-12、9-26型離心通風機，一般用于鍛治及高壓強制通風，并可廣泛用于輸送物料，輸送空氣及無腐蝕性不自燃，不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。
二、通風機的型式
本通風機為單吸入式，有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風朵，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示。“左”、“右”均可制成0°，45°，90°，135°，180°，225°共六種角度。
風機的傳動方式為A式（NO4-6.3）和D式(NO7.1-16)兩種。
三、通風機的結構
NO4-6.3主要由葉輪、機殼、進風口、支架等組成：NO7.1-16主要由葉輪、機殼、進風口、傳動組等組成。
葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/S。葉輪成型后經靜、動平衡校正，幫運轉平穩。
機殼：用普通鋼板焊接成蝸形殼整體。
進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
傳動組：由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。
四、通風機的性能與選擇
9-19與9-26型風機只給NO10樣機的無因次性能表及曲線，由給出的無因次性能表或曲線計算NO10以上風機的有因次性能。

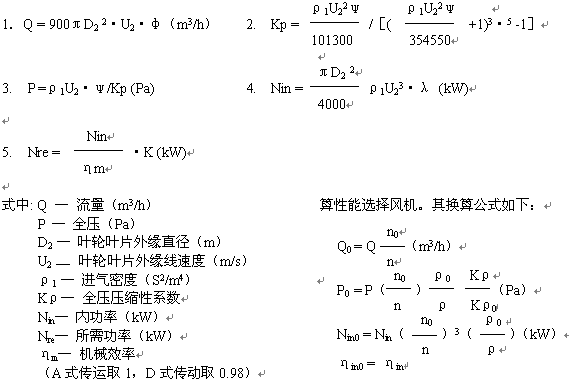

由無因次參數計算有因次參數公式：  K—電機的儲備系數 式中：
當使用狀態為非常標準狀態時，必須把非標準 ηin——— 內效率
狀態的性能換算到標準狀態的性能，然后根據換 n ——— 轉速（r/min）
9-19NO10樣機的無因次性能表
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
φ |
0.03 |
0.037 |
0.044 |
0.051 |
0.058 |
0.065 |
0.072 |
|
ψ |
0.828 |
0.842 |
0.835 |
0.814 |
0.78 |
0.745 |
0.705 |
|
Ψd |
0.0478 |
0.0725 |
0.1025 |
0.1380 |
0.1793 |
0.2263 |
0.2792 |
|
λ |
0.03247 |
0.0389 |
0.0451 |
0.05125 |
0.05785 |
0.065 |
0.0725 |
|
ηin |
0.765 |
0.800 |
0.815 |
0.81 |
0.782 |
0.745 |
0.700 |
9-26NO 10樣機的無因次性能表
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
φ |
0.08 |
0.09 |
0.1 |
0.11 |
0.12 |
0.13 |
0.14 |
|
ψ |
0.87 |
0.858 |
0.839 |
0.817 |
0.789 |
0.754 |
0.72 |
|
Ψd |
0.0745 |
0.0943 |
0.1167 |
0.1416 |
0.1692 |
0.1994 |
0.2323 |
|
λ |
0.0866 |
0.0951 |
0.1044 |
0.1143 |
0.1246 |
0.1343 |
0.144 |
|
ηin |
0.804 |
0.812 |
0.804 |
0.786 |
0.76 |
0.73 |
0.70 |
電 機 儲 備 系 數
|
輸功率KW |
≤0.5 |
＞0.5～1 |
＞1～2 |
＞2～5 |
＞5 |
|
k |
1.5 |
1.4 |
1.3 |
1.2 |
1.15 |
風機性能一般指在標準狀態下輸送氣體的性能,標準狀態指大氣壓Pa = 101300Pa,大氣溫度t = 20℃,相對濕度50%,空氣密度ρ= 1.2S2/m3。
五 、通風機的安裝和使用
安裝前，應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入，遺留的工具和雜物。在一些組合上為了防止生銹，減少拆卸因難，應涂上一層潤滑脂或機械油。風機與地基合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上。并注意保證風機的水平位置。
安裝要求：
（1） 按圖紙所示的位置與尺寸安裝，為確保高效率特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
（2） 安裝后試撥傳動組，檢查是否有過緊或與固定部分碰撞現象。
（3） 全部安裝完畢，總檢合格后，才能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。
風機的操作：
（1） 風機啟動前，應進行下列準備工作：
a． 將進風閥門關閉，出風閥門稍開。
b． 檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及磨擦現象。
（2） 風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過40℃；軸承部位的均方根振動速度不得大于6.3mm/s。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等現象時，則必須緊急停車。
六 、通風機的維護
1． 風機維護工作注意事項：
① 只有風機設備完全正常的情況下方可運轉。
② 如風機設備在檢修后開動時，則需注意風機各部位是否正常。
③ 定期清除風機內部積灰、污垢等雜質，并防止生銹。
④ 為確保人身安全，風機的維修必須在停車時進行。
2． 風機正常運轉的注意事項：
① 在風機開車，停車、或運轉過程中，如發現不正常現象時應立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障應立即停車檢修。
② 除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
七 、通風機主要故障及原因
1． 風機劇烈振動
① 風機軸與電機軸不同心，皮帶輪槽錯位；
② 機殼或進風口與葉輪磨擦；
③ 基礎的剛度不夠或不牢固；
④ 葉輪鉚釘松動或葉輪變形；
⑤ 葉輪軸盤孔與軸配合松動；
⑥ 機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
⑦ 風機進、出口管道安裝不良，產生共振；
⑧ 葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。
2． 軸承溫升過高
① 軸承箱劇烈振動；
② 潤滑劑不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
③ 軸承箱蓋、座聯接螺栓之緊力過大或過小；
④ 軸與滾動軸承安裝歪斜、前后兩軸承不同心；
⑤ 滾動軸承損壞或軸承彎曲。
3． 電機電流過大或溫升過高
① 開車時進、出氣管道閘門未關；
② 電機輸入電壓低或電源單相斷電；
③ 受軸承箱劇烈振動的影響；
④ 主軸轉速超過額定值。
八、單機產品成套供應范圍
風機1臺、配套電機1臺，地腳螺栓1付（NO4～6.3,4套,NO7.1以上8套）聯軸器1套(NO7.1～16)。
九、訂貨須知
1． 訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向及電機型號、規格。
2． 9 — 26NO8（2900r/min）和NO16（1450r/min）離心通風機葉輪系采用優質合金鋼板制造，訂貨時須與制造廠協商。
9-19 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
橡膠墊
ST0601
(4個) |
螺栓
GB30-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB97-76
(4個) |
|
型號 |
功率
kW |
|
4 |
A |
2900 |
1
2
3
4
5
6
7 |
824
970
1116
1264
1410
1558
1704 |
3584
3665
3647
3597
3507
3384
3253 |
70
73.5
75.5
76
75.5
73.3
70 |
1.16
1.33
1.48
1.64
1.80
1.97
2.17 |
1.5
1.7
1.9
2.1
2.3
2.6
” |
Y90L-2 |
2.2 |
11×70 |
M8×40 |
M8 |
8 |
|
Y100L-2 |
3 |
13×90 |
M10×45 |
M10 |
10 |
|
4.5 |
” |
” |
1
2
3
4
5
6
7 |
1174
1397
1616
1839
2062
2281
2504 |
4603
4684
4672
4580
4447
4297
4112 |
71.2
75
77
77.3
76.2
73.8
70 |
2.07
2.38
2.68
2.98
3.29
3.63
4.03 |
2.5
2.9
3.2
3.6
3.9
4.4
4.8 |
Y112M-2 |
4 |
” |
” |
” |
” |
|
Y132S1-2 |
5.5 |
|
5 |
” |
” |
1
2
3
4
5
6
7 |
1610
1932
2254
2576
2844
3166
3488 |
5697
5768
5740
5639
5517
5323
5080 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
3.43
3.98
4.50
5.04
5.54
6.17
6.86 |
4.1
4.8
5.4
5.8
6.4
7.1
7.9 |
Y132S2-2 |
7.5 |
” |
” |
” |
” |
|
Y160M1-2 |
11 |
16×100 |
M12×50 |
M12 |
12 |
|
5.6 |
” |
” |
1
2
3
4
5
6
7 |
2262
2714
3167
3619
3996
4448
4901 |
7182
7273
7236
7108
6954
6709
6400 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
6.05
7.02
7.93
8.88
9.76
10.88
12.09 |
7.0
8.1
9.1
10.2
11.2
12.5
13.9 |
Y160M1-2 |
11 |
” |
” |
” |
” |
|
Y160L-2 |
18.5 |
|
6.3 |
A |
2900 |
1
2
3
4
5
6
7 |
3220
3865
4509
5153
5690
6334
6978 |
9149
9265
9219
9055
8857
8543
8148 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
10.91
12.65
14.30
16.00
17.59
19.60
21.79 |
12.5
14.5
16.4
18.4
20.2
22.5
25.1 |
Y160L-2 |
18.5 |
16×100 |
M12×50 |
M12 |
12 |
|
Y200L1-2 |
30 |
20×100 |
M16×60 |
M16 |
16 | 9-19 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(4個) |
地腳螺栓
GB799-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
7.1 |
D |
2900 |
1
2
3
4
5
6
7 |
4610
5532
6454
7376
8144
9066
9988 |
11717
11868
11807
11596
11340
10935
10426 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
19.83
22.99
25.99
29.09
31.98
35.63
39.62 |
23.3
27.0
30.5
34.1
37.5
41.8
46.5 |
Y200L2-2 |
37 |
TL8
(200—65×55) |
M16×400 |
M16 |
16 |
|
Y250M-2 |
55 |
TL8
(200—65×60) |
M20×500 |
M20 |
20 |
|
8 |
” |
” |
1
2
3
4
5
6
7 |
6594
7913
9232
10550
11649
12968
14287 |
15034
15229
15151
14877
14546
14021
13362 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
36.02
41.75
47.21
52.83
58.08
64.71
71.95 |
42.3
49.0
55.4
62.0
68.2
75.9
84.2 |
Y280S-2 |
75 |
TL8
(200—65×65) |
M20×500 |
M20 |
20 |
|
Y315S-2 |
110 |
M24×630 |
M24 |
24 |
|
8 |
D |
1450 |
1
2
3
4
5
6
7 |
3297
3957
4616
5275
5825
6484
7144 |
3620
3665
3647
3584
3507
3384
3231 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
4.5
5.22
5.90
6.60
7.26
8.09
8.99 |
5.5
6.1
6.9
7.7
8.5
9.5
10.6 |
Y132M-4 |
7.5 |
TL8
(200—65×38) |
M10×220 |
M10 |
10 |
|
Y160L-4 |
15 |
TL8
(200—65×42) |
M12×300 |
M12 |
12 |
|
9 |
” |
” |
1
2
3
4
5
6
7 |
4695
5633
6572
7511
8294
9233
10171 |
4597
4655
4632
4551
4453
4297
4101 |
72.7
76.2
78.2
78.5
77.2
74.5
70.5 |
8.11
9.41
10.63
11.90
13.08
14.58
16.21 |
9.5
11.0
12.5
14.0
15.4
17.1
19.0 |
” |
15 |
TL8
(200—65×42) |
” |
” |
” |
|
Y180L-4 |
22 |
TL8
(200—65×48) |
|
10 |
” |
” |
1
2
3
4
5
6
7 |
6440
7942
9445
10947
12450
13952
15455 |
5840
5941
5891
5740
5495
5244
4958 |
76.5
80
81.5
81
78.2
74.5
70 |
13.38
16.03
18.59
21.12
23.84
26.79
29.88 |
15.7
18.8
21.8
24.8
28.0
31.4
35.1 |
Y200L-4 |
30 |
TL8
(200—65×55) |
M16×400 |
M16 |
16 |
|
Y225S-4 |
37 |
TL8
(200—65×60) |
9-19 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(4個) |
地腳螺栓
GB799-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
11.2 |
” |
” |
1
2
3
4
5
6
7 |
9047
11158
13269
15380
17491
19602
21713 |
7364
7491
7428
7236
6927
6609
6246 |
76.5
80
81.5
81
78.2
74.5
70 |
23.58
28.25
32.76
37.22
42.02
47.21
52.66 |
27.7
33.2
38.4
43.7
49.3
55.4
61.8 |
Y225M-4 |
45 |
TL9
(290—85×60) |
” |
” |
” |
|
Y280S-4 |
75 |
TL9
（290—85×75） |
M2O×500 |
M20 |
20 |
注：聯接器欄中括弧內數字采用ST0103聯接器規格。
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(4個) |
85 |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
11.2 |
D |
960 |
1
2
3
4
5
6
7 |
5990
7388
8785
10182
11580
12978
14375 |
3182
3237
3210
3128
2996
2860
2705 |
76.5
80
81.5
81
78.2
74.5
70 |
6.84
8.20
9.51
10.80
12.19
13.70
15.28 |
8.0
9.6
11.2
12.7
14.3
16.1
17.9 |
Y180L-6 |
15 |
TL9
（240-85×48） |
M12×300 |
M12 |
12 |
|
Y200L2-6 |
22 |
TL9
（240-85×55） |
M16×400 |
M16 |
16 |
|
12.5 |
” |
1450 |
1
2
3
4
5
6
7 |
12577
15512
18447
21381
24316
27251
30186 |
9229
9390
9310
9068
8678
8278
7822 |
76.5
80
81.5
81
78.2
74.5
70 |
40.84
48.92
56.72
64.46
72.76
81.75
91.18 |
47.9
57.4
66.6
75.6
85.4
95.9
107.0 |
Y280S-4 |
75 |
TL9
（290-85×75） |
M20×500 |
M20 |
20 |
|
Y315S-4 |
110 |
TL9
（290-85×80） |
M24×630 |
M24 |
24 |
|
” |
” |
960 |
1
2
3
4
5
6
7 |
8327
10270
12213
14156
16099
18042
19985 |
3975
4043
4009
3907
3741
3571
3377 |
76.5
80
81.5
81
78.2
74.5
70 |
11.85
14.20
16.46
18.71
21.11
23.72
26.46 |
13.9
16.7
19.3
21.9
24.8
27.8
31.1 |
Y200L2-6 |
22 |
TL9
（240-85×55） |
M16×400 |
M16 |
16 |
|
Y250M-6 |
37 |
TL9
（240-85×65） |
M20×500 |
M20 |
20 |
9-19 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(4個) |
地腳螺栓
GB799-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
14 |
” |
1450 |
1
2
3
4
5
6
7 |
17670
21793
25916
30040
34163
38286
42409 |
11668
11874
11771
11464
10967
10457
9878 |
76.5
80
81.5
81
78.2
74.5
70 |
71.97
86.22
99.96
113.59
128.22
144.06
160.69 |
84.5
101.2
117.3
133.3
150.5
169.1
188.6 |
Y315M-4 |
132 |
TL10
（350-95×80） |
M24×630 |
M24 |
24 |
|
Y355M1-4 |
220 |
TL10
（350-95×95） |
|
14 |
D |
960 |
1
2
3
4
5
6
7 |
11699
14428
17158
19888
22618
25348
28078 |
5004
5090
5047
4917
4709
4494
4249 |
76.5
80
81.5
81
78.5
74.5
70 |
20.89
25.02
29.01
32.97
37.21
41.81
46.63 |
24.5
29.4
34.0
38.7
43.7
49.1
54.7 |
Y250M-6 |
37 |
TL10
（290-95×65） |
M20×500 |
M20 |
20 |
|
Y315S-6 |
75 |
TL10
（290-95×80） |
M24×630 |
M24 |
24 |
|
16 |
” |
1450 |
1
2
3
4
5
6
7 |
26377
32531
38686
44841
50995
57150
63305 |
15425
15700
15563
15151
14488
13808
13035 |
76.5
80
81.5
81
78.2
74.5
70 |
140.31
168.09
194.89
221.46
249.98
280.88
313.29 |
164.6
197.2
228.7
259.9
293.3
329.6
367.6 |
Y355L2-4 |
315 |
TL11
（350-95×95） |
” |
” |
” |
|
JS138-4 |
410 |
TL11
（350-95×85） |
|
” |
” |
960 |
1
2
3
4
5
6
7 |
17463
21538
25613
29687
33762
37837
41912 |
6570
6683
6627
6456
6180
5898
5575 |
76.5
80
81.5
81
78.2
74.5
70 |
40.72
48.78
56.56
64.27
72.55
81.52
90.92 |
47.8
57.2
66.4
75.4
85.1
95.7
106.7 |
Y315S-6 |
75 |
TL10
（350-95×80） |
” |
” |
” |
|
Y315L1-6 |
110 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
` |
|
9-26 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
橡膠墊
ST0601
(4個) |
地腳螺栓
GB30-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB97-76
(4個) |
|
型號 |
功率
kW |
|
4 |
A |
2900 |
1
2
3
4
5
6
7 |
2198
2368
2536
2706
2877
3044
3215 |
3852
3820
3765
3684
3607
3502
3407 |
74.70
75.5
75.7
75
73.8
72.1
70 |
3.11
3.28
3.46
3.65
3.86
4.06
4.29 |
3.7
3.9
4.1
4.4
4.6
4.9
5.2 |
Y132S1-2 |
5.5 |
13×90 |
M10×45 |
M10 |
10 |
|
4.5 |
” |
” |
1
2
3
4
5
6
7 |
3130
3407
3685
3963
4237
4515
4792 |
4910
4863
4776
4661
4545
4412
4256 |
76.1
77.1
77.1
76
74.5
72.3
70 |
5.51
5.87
6.24
6.64
7.06
7.54
7.98 |
6.3
6.8
7.2
7.6
8.1
8.7
9.2 |
Y132S2-2 |
7.5 |
” |
” |
” |
” |
|
Y160M1-2 |
11 |
16×100 |
M12×50 |
M12 |
12 |
|
5 |
” |
” |
1
2
3
4
5
6
7 |
4293
4706
5114
5527
5941
6349
6762 |
6035
5984
5869
5725
5553
5381
5180 |
77.2
78.2
78
76.7
74.9
72.7
70 |
9.12
9.80
10.48
11.23
12.00
12.81
13.65 |
10.5
11.3
12.0
12.9
13.8
14.7
15.7 |
Y160M2-2 |
15 |
” |
” |
” |
” |
|
Y160L-2 |
18.5 |
|
5.6 |
” |
” |
1
2
3
4
5
6
7 |
6032
6612
7185
7766
8346
8919
9500 |
7610
7546
7400
7218
7000
6781
6527 |
77.2
78.2
78
76.7
74.9
72.7
70 |
16.09
16.29
18.47
19.79
21.15
22.57
24.06 |
18.5
19.9
21.2
22.8
24.3
26.0
27.7 |
Y180M-2 |
22 |
” |
” |
” |
” |
|
Y200L1-2 |
30 |
20×100 |
M16×60 |
M16 |
16 |
9-26 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
橡膠墊
ST0601
(4個) |
螺栓
GB30-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB97-76
(4個) |
|
型號 |
功率
kW |
|
6.3 |
A |
2900 |
1
2
3
4
5
6
7 |
8588
9415
10230
11056
11883
12699
13525 |
9698
9616
9429
9195
8915
8636
8310 |
77.2
78.2
78
76.7
74.9
72.7
70 |
28.99
31.12
33.28
35.66
38.12
40.67
43.35 |
33.3
35.8
38.3
41.0
43.8
46.8
49.9 |
Y225M-2 |
45 |
20×100 |
M16×60 |
M16 |
16 |
|
Y250M-2 |
55 |
25×130 |
M20×75 |
M20 |
20 |
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(一套) |
地腳螺栓
GB799-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
7.1 |
D |
2900 |
1
2
3
4
5
6
7 |
12292
13475
14643
15826
17009
18177
19360 |
12427
12321
12078
11776
11415
11055
10645 |
77.2
78.2
78
76.7
74.9
72.7
70 |
52.70
56.57
60.49
64.84
69.30
73.94
78.82 |
61.8
66.4
71.0
76.1
81.3
86.8
92.5 |
Y280S-2 |
75 |
TL8
(200-65×65) |
M20×500 |
M20 |
20 |
|
Y315S-2 |
110 |
M24×630 |
M24 |
24 |
|
8 |
” |
” |
1
2
3
4
5
6
7 |
17584
19277
20947
22640
24332
26003
27696 |
15955
15818
15504
15112
14644
14177
13634 |
77.2
78.2
78
76.7
74.9
72.7
70 |
95.72
102.73
109.86
117.75
125.85
134.28
143.14 |
112.3
120.5
128.9
138.2
147.7
157.6
168.0 |
Y315M-2 |
132 |
TL8
(200-65×65) |
” |
” |
” |
|
Y315L2-2 |
200 |
TL8
(200-65×65) |
|
8 |
” |
1450 |
1
2
3
4
5
6
7 |
8792
9639
10473
11320
12166
13001
13848 |
3834
3802
3729
3638
3529
3421
3294 |
77.2
78.2
78
76.7
74.9
72.7
70 |
11.96
12.84
13.73
14.72
15.73
16.79
17.89 |
14.0
15.1
16.1
17.3
18.5
19.7
21.0 |
Y180M-4 |
18.5 |
TL8
(200-65×48) |
M12×300 |
M12 |
12 |
|
Y200L-4 |
30 |
TL8
(200-65×65) |
M16×400 |
M16 |
16 |
9-26 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(一套) |
地腳螺栓
GB799-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
9 |
” |
” |
1
2
3
4
5
6
7 |
12518
13723
14913
16118
17322
18512
19717 |
4869
4828
4736
4620
4481
4343
4181 |
77.2
78.2
78
76.7
74.9
72.7
70 |
21.56
23.14
24.75
26.53
28.35
30.25
32.24 |
25.3
27.2
29.0
31.1
33.3
35.5
37.8 |
Y200L-4 |
30 |
TL8
(200-65×65) |
M16×400 |
M16 |
16 |
|
Y225M-4 |
45 |
TL8
(200-65×60) |
|
10 |
” |
” |
1
2
3
4
5
6
7 |
17172
19319
21465
23612
25758
27905
30052 |
6143
6056
5920
5761
5560
5309
5065 |
80.4
81.2
80.4
78.6
76
73
70 |
35.69
39.19
43.02
47.10
51.35
55.35
59.34 |
41.9
46.0
50.5
55.3
60.3
65.0
69.6 |
Y250M-4 |
55 |
TL8
(200-65×65) |
M20×500 |
M20 |
20 |
|
Y280S-4 |
75 |
TL8
(200-65×75) |
|
11.2 |
” |
” |
1
2
3
4
5
6
7 |
24126
27142
30157
33173
36189
39205
42221 |
7747
7637
7464
7264
7009
6691
6382 |
80.4
81.2
80.4
78.6
76
73
70 |
62.90
69.07
75.82
83.01
90.50
97.54
104.58 |
73.8
81.0
89.0
97.4
106.2
114.5
122.7 |
Y315S-4 |
110 |
TL9
(240-85×80) |
M24×630 |
M24 |
24 |
|
Y315M-4 |
132 |
|
11.2 |
D |
960 |
1
2
3
4
5
6
7 |
15973
17969
19966
21963
23959
25956
27953 |
3346
3299
3225
3140
3031
2895
2763 |
80.4
81.2
80.4
78.6
76
73
70 |
18.25
20.04
22.00
24.09
26.26
28.31
30.35 |
21.4
23.5
25.8
28.3
30.8
33.2
35.6 |
Y225M-6 |
30 |
TL9
(240-85×60) |
M16×400 |
M16 |
16 |
|
Y250M-6 |
37 |
TL9
(240-85×65) |
M20×500 |
M20 |
20 |
|
12.5 |
D |
1450 |
1
2
3
4
5
6
7 |
33540
37732
41925
46117
50310
54503
58695 |
9713
9575
9356
9103
8782
8381
7993 |
80.4
81.2
80.4
78.6
76
73
70 |
108.91
119.60
131.30
143.75
156.70
168.90
181.10 |
127.8
140.3
154.1
168.7
183.2
198.2
212.5 |
Y315L1-4 |
160 |
TL9
(290-85×80) |
M24×630 |
M24 |
24 |
|
Y355M2-4 |
250 |
TL10
(290-85×95) |
9-26 性 能 與 選 用 件 表
|
機號
NO |
傳動
方式 |
轉速
r/min |
序號 |
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
kW |
所需功率
kW |
電動機 |
聯軸器
GB4323-84
(一套) |
地腳螺栓
GB799-76
(4個) |
螺母
GB52-76
(4個) |
墊圈
GB96-76
(4個) |
|
型號 |
功率
kW |
|
” |
” |
960 |
1
2
3
4
5
6
7 |
22206
24981
27757
30533
33309
36084
38860 |
4179
4121
4028
3921
3785
3615
3450 |
80.4
81.2
80.4
78.6
76
73
70 |
31.61
34.71
38.10
41.72
45.48
49.02
52.56 |
37.1
40.7
44.7
49.0
53.4
57.5
61.7 |
Y280S-6 |
45 |
TL9
(240-85×75) |
M20×500
M24×630 |
M20
M24 |
20
24 |
|
Y315S-6 |
75 |
TL9
(240-85×80) |
|
14 |
D |
1450 |
1
2
3
4
5
6
7 |
47121
53011
58902
64792
70682
76572
82463 |
12285
12109
11830
11508
11099
10589
10095 |
80.4
81.2
80.4
78.6
76
73
70 |
191.94
210.78
321.39
253.33
276.16
297.66
319.16 |
225.2
247.3
271.5
297.3
324.1
349.3
374.5 |
Y355M2-4 |
250 |
TL10
(290-95×95) |
M24×630 |
M24 |
24 |
|
JS-138-4 |
410 |
TL11
(350-95×85) |
|
14 |
D |
960 |
1
2
3
4
5
6
7 |
31197
35097
38997
42897
46796
50696
54596 |
5262
5188
5071
4936
4764
4549
4341 |
80.4
81.2
80.4
78.6
76
73
70 |
55.70
61.17
67.15
73.52
80.15
86.39
92.63 |
65.4
71.8
78.8
86.3
94.0
101.4
108.7 |
Y315S-6 |
75 |
TL10
(240-95×80) |
M24×630 |
M24 |
24 |
|
Y315L1-6 |
110 |
TL10
(240-95×80) |
|
16 |
D |
1450 |
1
2
3
4
5
6
7 |
70339
79131
87923
96716
105500
114300
123090 |
16250
16014
15640
15210
14663
13983
13324 |
80.4
81.2
80.4
78.6
76
73
70 |
374.22
410.95
451.14
493.92
538.43
580.35
622.26 |
439.1
482.2
529.4
579.6
631.8
681.0
730.2 |
JSQ-147-4
(3000V) |
500 |
TL11
(350-95×110) |
M36×1000 |
M36 |
36 |
|
JSQ-158-4
(3000V) |
850 |
TL12
(410-95×120) |
|
” |
” |
960 |
1
2
3
4
5
6
7 |
46569
52390
58211
64032
69854
75675
81496 |
6911
6813
6659
6481
6254
5971
5696 |
80.4
81.2
80.4
78.6
76
73
70 |
108.60
119.26
130.92
143.34
156.25
168.42
180.58 |
127.4
139.9
153.6
168.2
183.3
197.6
211.9 |
Y355M2-6 |
185 |
TL11
(350-95×95) |
M24×630 |
M24 |
24 |
|
Y355 L1-6 |
220 |
9-19 、9-26系列NO4～6.3A離心通風機外形及安裝尺寸表
|
系列 |
機號
NO |
進 口 尺 寸 |
出 口 尺 寸 |
外 形 尺 寸 |
基 礎 尺 寸 |
地腳螺栓
(4套) |
重量kg
(不包括電機) |
|
D1 |
D2 |
D3 |
n1-d1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
x |
y |
N2-d2 |
E |
F |
G |
K |
M |
N |
a |
b |
c |
d |
e |
f |
規格 |
|
9-19 |
4
4.5
5
5.6
6.3 |
180
200
224
250
280 |
205
225
254
280
320 |
230
250
284
310
360 |
8-φ7
”
”
8-φ10
” |
128
144
160
179
202 |
160
176
192
212
236 |
182
198
214
233
258 |
92
104
115
129
145 |
126
135
150
162
180 |
148
160
171
185
204 |
4
”
”
”
” |
3
”
”
”
” |
14-φ7
”
”
”
” |
100
110
126
140
157 |
262
295
328
367
413 |
587
661
734
821
925 |
286
322
358
401
451 |
715
782
868
962
1085 |
420
450
500
550
620 |
200
”
280
350
450 |
350
390
450
485
570
|
50
”
”
”
60 |
300
”
380
450
570 |
385
430
495
534
626 |
35
39
43
48
55 |
M12×300
”
”
”
M16×400 |
43
54
66
90
138 |
|
|
|
9-26 |
4
4.5
5
5.6
6.3 |
224
250
280
315
355 |
254
280
320
355
395 |
284
310
360
395
435 |
8-φ7
”
8-φ10
”
” |
196
221
245
274
309 |
228
252
284
305
340 |
250
275
299
328
365 |
128
144
160
179
202 |
165
177
192
212
236 |
184
200
216
235
261 |
4
”
”
5
” |
3
”
”
4
” |
14-φ7
”
”
18-φ7
” |
132
147
165
185.5
209 |
360
405
450
504
567 |
711
799
887
993
1117 |
287
322
359
402
451 |
761
849
937
1053
1167 |
450
500
550
620
680 |
200
280
350
450
550 |
390
450
485
570
720 |
50
”
”
60
70 |
300
380
450
570
690 |
430
495
534
626
780 |
49
55
61
67.5
77 |
M12×300
”
”
M16×400
M20×500 |
50
62
78
118
170 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9-19 、9-26系列NO7.1～16D離心通風機外形及安裝尺寸表
|
系列 |
機號
NO |
進 口 尺 寸 |
出 口 尺 寸 |
外 形 尺 寸 |
基 礎 尺 寸 |
|
D1 |
D2 |
D3 |
n1-d1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
x |
y |
N2-d2 |
E |
F |
G |
K |
L |
M |
H |
a |
b |
c |
d |
e |
f |
g |
h |
|
9-19 |
7.1
8
9
10
11.2
12.5
14
16 |
315
355
400
450
500
560
630
710 |
355
395
450
500
560
620
690
770 |
395
435
500
550
620
680
750
830 |
8-φ10
”
8-φ12
”
12-φ12
”
”
16-φ12 |
227
256
288
320
359
400
448
512
|
270
296
330
360
415
456
516
574 |
293
322
354
386
448
489
557
621 |
163
184
207
230
258
288
332
368 |
204
228
252
276
316
344
405
440 |
232
253
276
299
350
380
444
484 |
4
”
5
”
”
6
”
7 |
3
”
4
”
”
”
5
” |
14-φ10
”
18-φ10
”
18-φ12
20-φ12
22-φ12
24-φ12 |
177
200
226
250
280
313
350
400 |
466
526
590
656
735
820
920
1050 |
1042
1173
1318
1464
1641
1830
2050
2340
|
509
572
644
715
801
895
1001
1144 |
1230
1256
1289
1317
1565
1603
2031
2091
|
1278
1428
1586
1748
1947
2156
2400
2735
|
280
”
”
”
375
”
500
” |
520
”
”
”
700
”
900
”
|
440
”
”
”
620
”
900
”
|
300
303
310
314
366
372
478
488 |
590
”
”
”
780
”
1000
” |
510
”
”
”
700
”
1000
”
|
193
207
223
239
261
282
336
372 |
251
265
281
297
319
340
436
472 |
61
”
”
”
”
”
112
”
|
|
|
|
9-26 |
7.1
8
9
10
11.2
12.5
14
16 |
400
450
500
560
630
710
800
900 |
450
500
560
620
690
770
860
970 |
500
550
620
680
750
830
920
1040 |
8-φ12
”
12-φ12
”
”
16-φ12
”
16-φ15 |
348
392
441
490
549
613
686
784 |
390
432
483
528
600
664
747
840 |
414
458
507
556
638
702
795
893 |
227
256
288
320
358
400
448
512 |
272
300
330
356
410
456
516
588 |
296
325
357
389
450
492
564
628 |
6
”
”
”
8
”
9
10 |
4
”
”
”
5
6
”
7 |
20-φ10
”
”
”
26-φ12
28-φ12
30-φ12
34-φ12 |
237
262
294
327
367
418
469
524 |
639
720
810
900
1008
1125
1260
1440 |
1259
1418
1594
1770
1983
2212
2481
2830 |
509
574
646
717
803
896
1003
1148 |
1317
1349
1392
1433
1694
1755
2199
2271 |
1369
1528
1699
1870
2088
2312
2562
2945 |
280
”
”
”
375
”
500
” |
520
”
”
”
700
”
900
” |
440
”
”
”
620
”
900
” |
327
334
346
353
409
419
527
544 |
590
”
”
”
780
”
1000
” |
510
”
”
”
700
”
1000
” |
242
263
286
309
340
370
438
484 |
300
321
344
367
398
428
538
584 |
61
”
”
”
”
”
112
” |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9-19、9-26系列NO7.1～16D離心通風機外形及安裝尺寸表
|
系
列 |
機號
NO |
軸承座地腳螺栓
(4套) |
機殼地腳螺栓
(4套) |
電機地腳螺栓
(4套) |
重量kg
不包括電機及地腳螺栓 |
滾動軸承 |
各 出 口 方 向 機 殼 中 心 高 及 基 礎 尺 寸 |
|
右0° |
右45° |
右90° |
右135° |
右180° |
右225° |
|
規格 |
規格 |
規格 |
規格 |
N |
i |
j |
N |
i |
j |
N |
i |
j |
N |
i |
j |
N |
i |
j |
N |
i |
j |
|
9-19 |
7.1
8
9
10
11.2
12.5
14
16 |
M24×630
”
”
”
M30×800
”
M36×1000
” |
M20×500
”
”
”
”
”
M30×800
” |
見性能表
”
”
”
”
”
” |
448
482
573
627
1037
1142
1979
2785 |
1616
”
”
”
3620
”
3624
” |
690
775
860
950
1060
1175
1310
1500 |
220
250
285
325
380
410
450
500 |
380
460
520
580
750
770
800
900 |
630
700
780
870
980
1085
1210
1380 |
450
480
600
”
800
900
950
1000 |
350
480
500
600
680
700
750
960 |
610
670
760
835
940
1035
1160
1320 |
450
520
600
650
800
900
950
1040 |
400
440
500
550
600
700
800
880 |
580
640
720
800
900
990
1110
1260 |
450
520
600
650
800
900
950
1040 |
400
450
550
550
700
780
850
880 |
560
610
700
760
860
945
1060
1190 |
450
520
600
650
800
850
900
1040 |
400
460
500
550
700
780
850
900 |
530
580
650
720
810
900
1000
1140 |
450
520
600
650
750
820
900
1040 |
450
480
580
600
750
820
900
960 |
|
9-26 |
7.1
8
9
10
11.2
12.5
14
16 |
M24×630
”
”
”
M30×800
”
M36×1000
” |
M20×500
”
”
”
”
”
M30×800
” |
”
”
”
”
”
”
”
” |
501
542
644
687
1150
1250
2110
2670 |
1616
”
”
”
3620
”
3624
” |
755
845
940
1035
1160
1285
1420
1650 |
320
350
400
470
550
600
650
700 |
420
500
550
600
700
800
”
950 |
690
790
865
950
1070
1190
1330
1500 |
520
600
650
700
850
940
950
1200 |
420
500
600
650
700
740
800
1000 |
655
730
820
900
1020
1125
1250
1420 |
520
600
650
700
850
940
950
1100 |
420
500
550
600
700
740
800
900 |
620
700
775
850
960
1160
1200
1350 |
500
600
650
700
850
940
950
1100 |
420
500
550
600
700
740
850
950 |
585
650
730
800
900
1000
1120
1250 |
500
600
650
700
800
900
900
1100 |
480
500
550
600
700
740
850
1000 |
550
610
685
750
850
940
1080
1200 |
480
550
600
650
750
820
900
1000 |
480
550
580
600
750
800
900
900 |
|
